產品詳細
其它參數
產品詳情

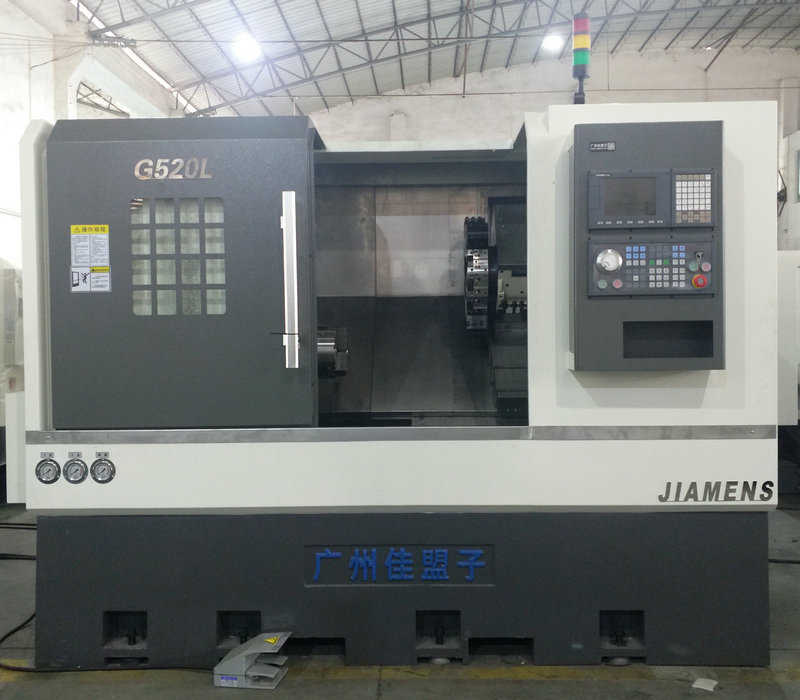

| 廣州佳盟子機床有限公司G520L技術協議 | |||||||
| 技術參數 | 標準配置 | ||||||
| 項目 | 名稱 | 參數 | 配件名稱 | 產地 | 品牌 | 備注 | |
| 加 工 范 圍 | 床身最大回轉直徑 | Φ500mm | 數控系統 | 臺灣 | 新代21TA | ||
| 最大加工直徑(盤類） | Φ460mm | ||||||
| 最大加工直徑(軸類） | Φ300mm | ||||||
| 最大加工工件長度 | 550mm | ||||||
| 最大棒材通孔直徑 | Φ52mm | 伺服主電機 | 國產 | 超同步/美事科 | |||
| 頂尖距 | 620mm | X、Z軸伺服電機 | 日本 | 安川 | 總線絕對式 | ||
| 行 程 及 最 快 進 給 | X軸有效行程 | 260mm | 主軸 | 臺灣 | 羅翌/丹銓 | ||
| Z軸有效行程 | 620mm | 主軸軸承 | 日本 | NSK | 德國 FAG | ||
| X、Z軸快速移動率 | 25m/min | 絲桿軸承 | 德國 | FAG | 日本NSK | ||
| X、Z軸伺服電機 | 2.9KW | 直線導軌 | 臺灣 | 銀泰/上銀 |
X軸：35滾柱 Z軸：45滾柱 |
||
| 主 軸 | 主軸鼻端型式 | A2-6 | 滾珠絲桿 | 臺灣 | 銀泰/上銀 |
X軸：3210 Z軸：4010 |
|
| 主軸通孔直徑 | Φ62mm | 中空回轉油缸 | 國產 | 國產優質 | |||
| 主軸最高轉速 | 4500rpm | 中空液壓卡盤 | 臺灣 | 千島/通福 | |||
| 主軸馬達功率 | 11kw | 伺服刀塔 | 臺灣 | 鋐穎 | |||
| 卡盤及回轉油缸規格 | 8寸 | 自動潤滑系統 | 國產 | 亮勝 | |||
| 加 工 精 度 | X、Z軸重復精度 | ±0.003mm | 冷卻系統 | 國產 | 洛凱 | ||
| X、Z軸定位精度 | ±0.005mm | 照明系統 | 國產 | ||||
| 液 壓 尾 座 | 尾座套筒規格 | MT-5 | 熱交換器 | 國產 | 國產優質 | ||
| 尾座套筒行程 | 100mm | 電氣 | 法國 | 施耐德 | |||
| 尾座壓力范圍 | 8～25Pa | 技術手冊 | |||||
| 尾座移動方式 | 鞍座帶動、液壓鎖緊 | 機械使用維護說明書、電氣手冊、合格證、裝箱單 系統操作手冊、系統編程手冊 | |||||
| 其 它 規 格 | 床身結構形式 | 45度整體斜床 | |||||
| 刀柄規格 | □25*25 | 特殊可選配項目 | |||||
| 鏜刀桿規格 | Φ32mm | 未配 | |||||
| 刀塔(刀位） | 100中心高12工位 | ||||||
| 外 形 尺 寸 | 長×寬×高 | 2600*1600*1670 | |||||
| 重量 | 5300kg | ||||||
