產品詳細
其它參數
產品詳情

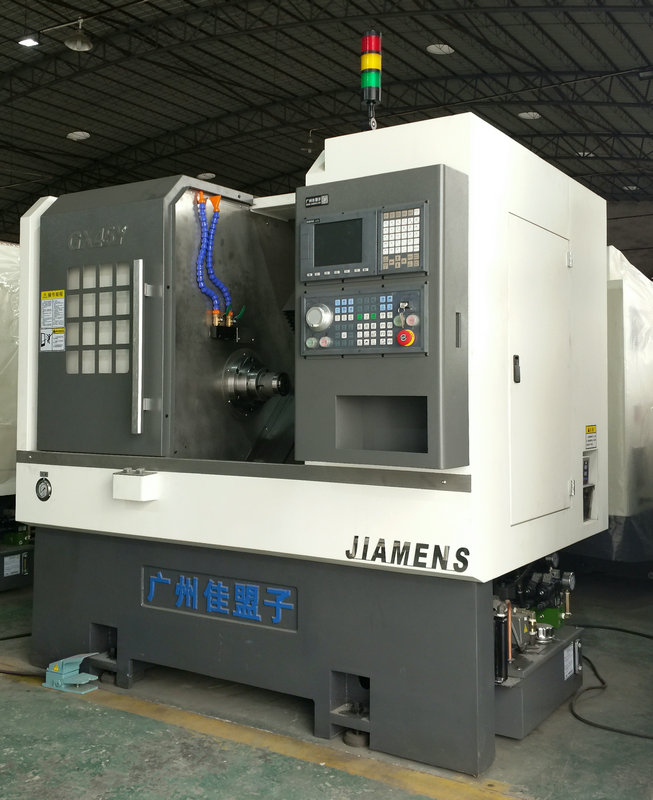

| 廣州佳盟子機床有限公司GX45Y技術協議 | |||||||
| 技術參數 | 標準配置 | ||||||
| 項目 | 名稱 | 參數 | 配件名稱 | 產地 | 品牌 | 備注 | |
| 加 工 范 圍 | 床身最大回轉直徑 | 450 | 數控系統 | 臺灣 | 新代21TB | ||
| 最大加工直徑(盤類） | Φ120mm | ||||||
| 最大加工直徑(軸類） | Φ90mm | 主軸電機 | 臺灣 | 新代 | |||
| 最大加工工件長度 | 150mm | X、Z、Y軸伺服電機 | 日本 | 安川 | 總線絕對式 | ||
| 最大棒材通孔直徑 | Φ45mm | 主軸 | 臺灣 | 羅翌/丹銓 | |||
| 行 程 及 最 快 進 給 | X軸有效行程 | 400mm | 主軸軸承 | 德國 | FAG | 日本NSK | |
| Z軸有效行程 | 300mm | 絲桿軸承 | 德國 | FAG | 日本NSK | ||
| Y軸有效行程 | 150mm | 直線導軌 | 臺灣 | 銀泰/上銀 | X軸：25滾珠 Z軸：30滾珠 Y軸：20滾珠 | ||
| X、Z軸快速移動率 | 25m/min | ||||||
| Y軸快速移動率 | 15m/min | 滾珠絲桿 | 臺灣 | 銀泰/上銀 |
X軸：3210 Z軸：3210 Y軸：2005 |
||
| X、Z軸伺服電機 | 1.8KW | ||||||
| Y軸伺服電機 | 0.75KW | 回轉油缸 | 國產 | 科普特 | |||
| 動力軸伺服電機 | 1.3KW | 筒夾夾頭 | 國產 | 佳盟子 | |||
| 主 軸 | 主軸鼻端型式 | A2-5 | 三側銑機構 | 國產 | 佳盟子 | NSK軸承，ER25 | |
| 主軸通孔直徑 | Φ56mm | 自動潤滑系統 | 國產 | 亮勝 | |||
| 主軸最高轉速 | 6000rpm | 冷卻系統 | 國產 | 洛凱 | |||
| 主軸馬達功率 | 5.5kw | 熱交換器 | 國產 | 國產優質 | |||
| 筒夾夾頭規格 | 6寸 | 報警燈 | 國產 | ||||
| 回轉油缸規格 | 6寸 | 鈑金（全套） | 國產 | ||||
| 精 度 | X、Z、Y軸重復精度 | ±0.003mm | 技術手冊 | ||||
| X、Z、Y軸定位精度 | ±0.005mm | 機械使用維護說明書、電氣手冊、合格證、裝箱單 系統操作手冊、系統編程手冊 | |||||
| 其 它 規 格 | 床身結構形式 | 45度整體斜床 | |||||
| 刀柄規格 | □20*20 | 特殊選配項目 | |||||
| 鏜刀桿規格 | Φ25mm | 1、自動接料/自動送料 2、自動排屑機 | |||||
| 刀位 | 排刀6位 | ||||||
| 外 形 尺 寸 | 長×寬×高 | 2000*1450*1720 | |||||
| 重量 | 3000kg | ||||||
